W ostatnim czasie coraz
więcej opracowań kartograficznych przedstawia zjawiska przestrzenne
za pomocą kartogramów anamorficznych. Prezentują one podobnie jak
zwykłe kartogramy aspekt danego zjawiska, jednak z tą różnicą,
że wartość atrybutu ma bezpośredni wpływ na wielkość

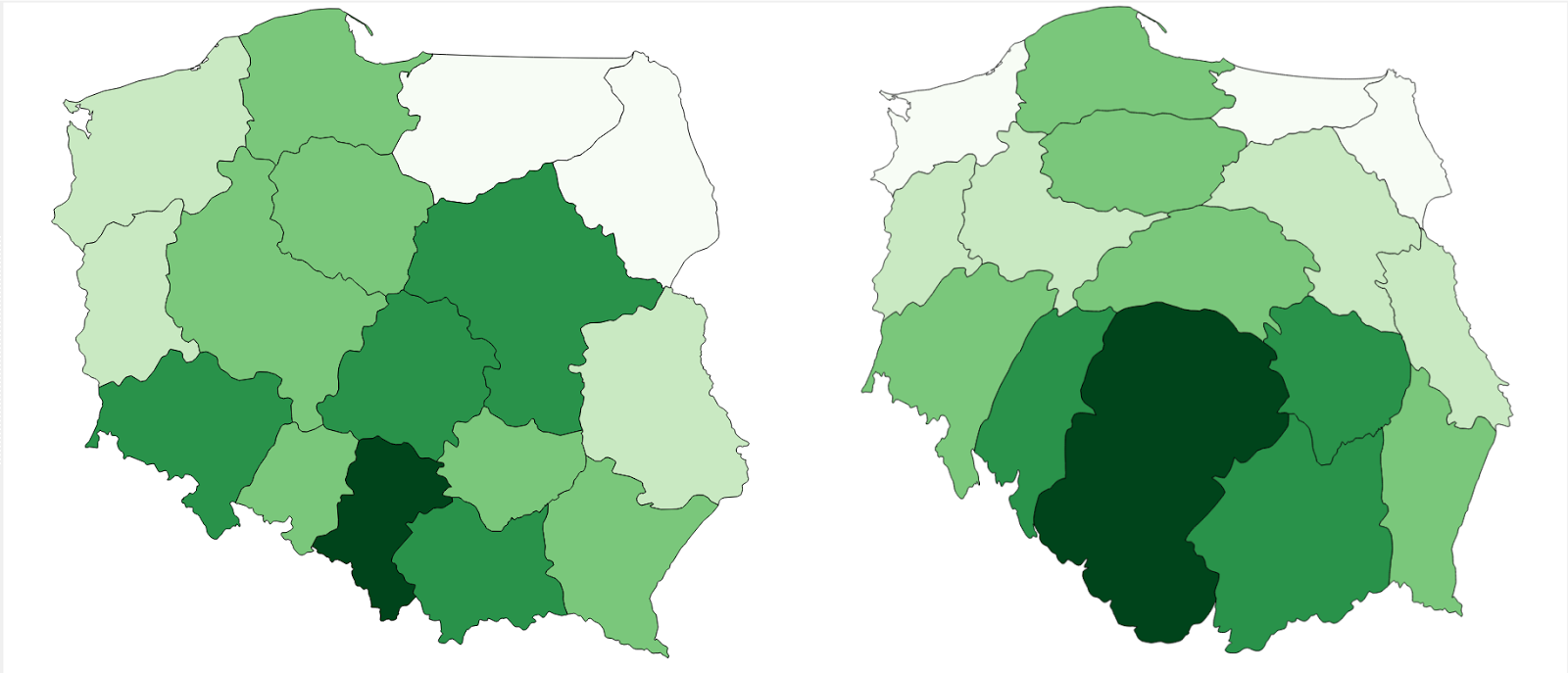

powierzchni reprezentującego go obiektu. Przykład poniżej:
Do zrobienia kartogramu
zostały wykorzystane następujące dane:
- granice administracyjne
Polski, pochodzące z Natural Earth
- informacje dotyczące
gęstości zaludnienia w województwach Polski na 2013 rok,
pochodzące z Wikipedii
oraz oprogramowanie open
source - ScapeToad.
Program może nie jest
specjalnie rozbudowany, ale dzięki temu jest prosty w użyciu i co
najważniejsze dobrze spełnia swoją rolę, tzn. tworzy kartogramy
anamorficzne. ScapeToad używa algorytmu Gastner/Newmana, który
zmienia powierzchnię poligonów na mapie w taki sposób, aby
dostosować ją do zmiennych zdefiniowanych przez użytkownika,
jednocześnie nie zmieniając relacji topologicznych pomiędzy tymi
obiektami. Więcej o algorytmie można znaleźć na stronie Proceedings of the National Academy of Sciences of the United States of America.
ScapeToad nie wymaga instalacji, jednak
aby go uruchomić trzeba mieć zainstalowaną w systemie wirtualną
maszynę Javy.

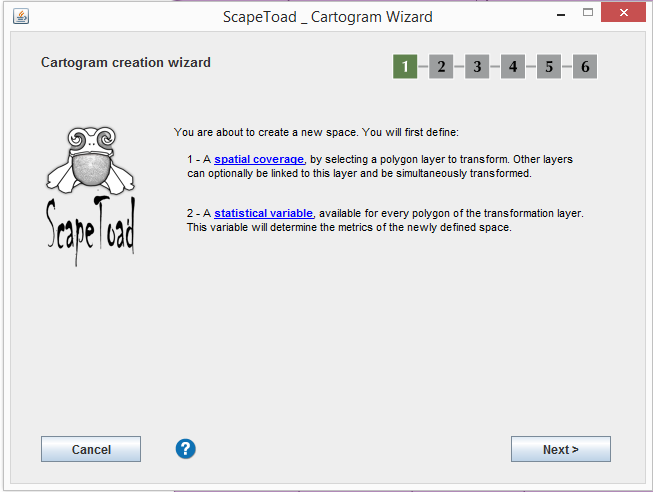

Po wczytaniu do programu pliku .shp
uruchamiamy moduł tworzenia kartogramu i przechodzimy przez kolejne
kroki wykonywania mapy.
W tym celu wybieramy
zasięg przestrzenny, czyli naszą warstwę oraz zmienne
statystyczne, czyli wartości atrybutów i ich typ. Należy pamiętać,
aby wczytana warstwa była spójna topologicznie. Ponadto, dodając
kolejną warstwę możemy ograniczyć transformację, aby zachować
pewne cechy topologiczne. Ostatnim etapem jest określenie jakości
proporcjonalności pomiędzy nowymi powierzchniami poligonów, a
określoną przez nas zmienną. Jeżeli komuś nie odpowiada jakość
transformacji uzyskiwana za pomocą suwaka, może zmienić jej
parametry ręcznie.

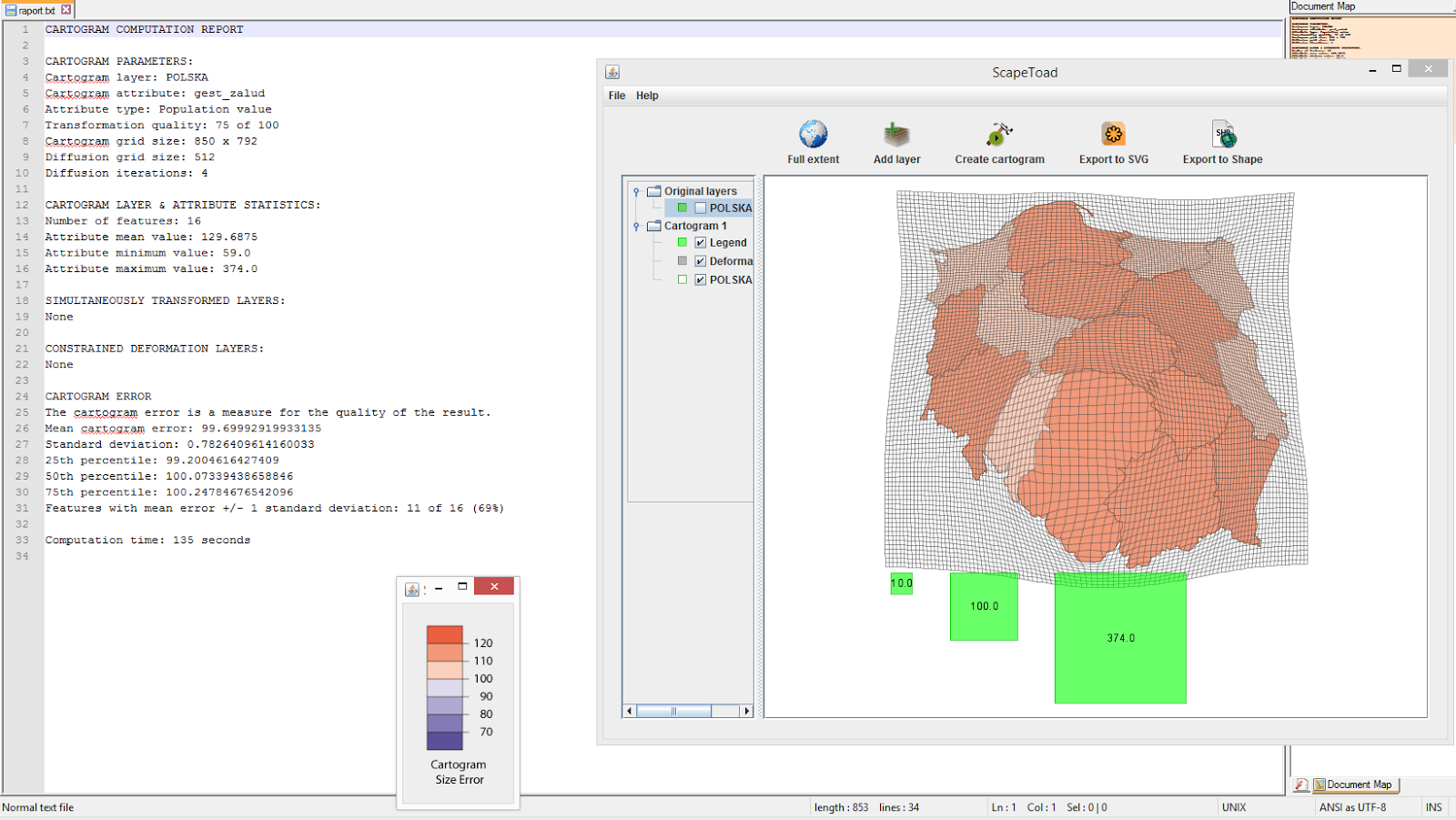

Po zakończeniu mamy do dyspozycji
legendę oraz dwie warstwy: przetransformowaną warstwę wejściową
i siatkę deformacji. Program generuje także pełny raport z
tworzenia kartogramu.
Teraz pozostaje tylko eksport warstw do
formatu .svg lub .shp i „podrasowanie” kartogramu np. w Inkscape
lub QGIS.
Udanego tworzenia
;)
