MAPA CIENIOWANA W QGIS

     W tym poście postaram się opisać jak, dzięki QGIS-owi, można wykonywać mapę cieniowaną. Najpierw musimy się zaopatrzyć w odpowiednie dane tzn. numeryczny model terenu. Do tego celu posłużą nam darmowe dane pozyskane dzięki Shuttle Radar Topography Mission. Była to misja, dzięki której przy wykorzystaniu interferometrii radarowej pozyskano informacje do opracowania numerycznego modelu terenu niemal dla całego globu. Od nazwy misji swoją nazwę wzięły też dane - SRTM i są one powszechnie dostępne do pobrania. Pobrany przeze mnie plik n49e019 miał rozszerzenie .hgt (literki n, e to oczywiście skróty od North i East). W QGIS można plik z takim rozszerzeniem wczytać jako warstwę rastrową. Po otworzeniu pliku całość prezentuje się tak jak na rysunku.

     Dużo nie widać :). Całość jest wyświetlona w skali szarości. Jednak gdy podejrzymy właściwości pliku widać, że jest on zorientowany (tzn. ma swoją georeferencję), a gdy klikniemy na poszczególne piksele zobaczymy wartości liczbowe przedstawiające wysokość danego punktu. Przejdźmy do rzeczy. W celu sporządzenia cieniowanej mapy danego terenu musimy najpierw wykonać relief

cieniowany dla naszego modelu terenu. Funkcję reliefu znajdziemy w menu Raster > Analizy terenu > Relief. Wybieramy nasz NMT, określamy nazwę pliku z reliefem, jego format i generujemy relief. W takim przypadku powstanie relief w skali szarości. Możemy wygenerować również relief kolorowy określając barwy automatycznie lub ustalić je według własnego uznania.

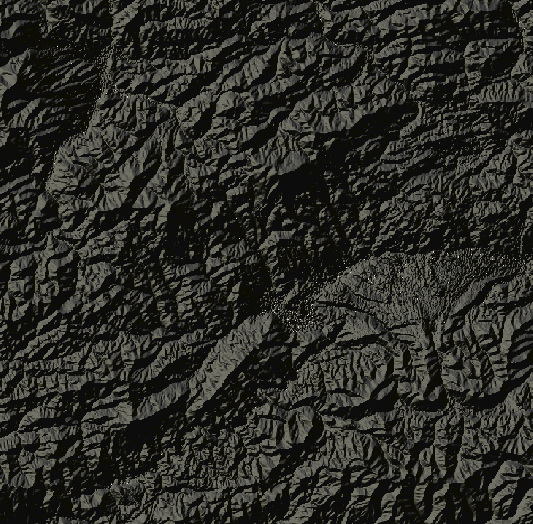

Relief cieniowany

Relief cieniowany - kolor

     W celu przedstawienia interesującego nas cieniowania trzeba dołączyć mapę, którą będziemy cieniować. W naszym przypadku jest to OpenStreetMap. W QGIS otwieramy ją za pomocą wtyczki OpenLayers Plugin.

Fragment OpenStreetMap

     Teraz przenosimy warstwę z reliefem nad mapę OSM i wchodzimy w jego właściwości, żeby zrobić go przezroczystym. W zakładce Przezroczystość wybieramy kanał przezroczystości – Kanał 1 i zatwierdzamy zmiany. W efekcie otrzymamy uplastycznioną wersję mapy OSM, która z pewnością

podwyższa jej walory wizualizacyjne i uatrakcyjni każdą prezentację kartograficzną.

Mapa cieniowana
