Kontrola topologii w QuantumGIS

     Każdy GISowy projekt oprócz zawartej tematyki i funkcjonalności powinien być jeszcze topologicznie zamknięty. Oznacza to, że obiekty użyte w projekcie muszą spełniać kilka reguł, które pozwolą na wykonywanie analiz z zamierzoną dokładnością. Każdy kto wprowadzał dane do projektu, obojętnie czy były to punkty, linie lub poligony wie, że w końcu dojdzie m.in. do takich sytuacji, że punkty nie będą do siebie „dosnapowane”, linie się skrzyżują lub edytowane powierzchnie się pokryją. Przeprowadzanie analiz na takich danych skutkuje tym, że otrzymywane wyniki są błędne, a tym samym wnioski są nieprawdziwe lub nie można w ogóle przeprowadzić interesujących nas badań.

     W QuantumGIS istnieje narzędzie kontrola topologii, dzięki któremu można w prosty i szybki sposób zlokalizować błędy topologiczne.

Dzięki możliwości konfigurowania można określić jakim regułom topologicznym chcemy poddać projekt. Do wyboru mamy:

dla warstw poligonowych

dla warstw liniowych

dla warstw punktowych

Przykładowo, wyłapanie nachodzenia na siebie poligonów lub luk między wprowadzonymi poligonami wygląda następująco :

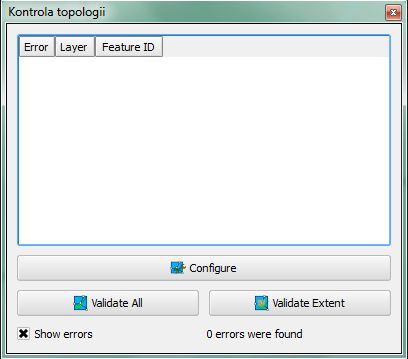

W głównym oknie narzędzia zaznaczamy funkcję, aby program wyświetlił nam błędy – Show errors.

W konfiguracji wybieramy interesującą nas warstwę, następnie dodajemy reguły:

     nie mogą się pokrywać – must not overlap

     nie mogą mieć luk – must not have gaps

za każdym razem zatwierdzając regułę przyciskiem dodaj regułę – Add Rule

W efekcie otrzymamy błędy w topologii zaznaczone na projekcie, które należy poprawić :

Istnieje również możliwość sprawdzenia kilku reguł topologicznych pomiędzy warstwami np. nie może się pokrywać z – must not overlap with lub musi zawierać – must contain. Ta funkcja może okazać się pomocna np. „krzyżując” warstwę działek i granicy obrębu.
