Wcześniej czy później każdy stanie
przed wyzwaniem wstawienia do projektu kilometrażu trasy (lub
punktów wzdłuż linii, w określonej odległości). Jak to zrobić
w QGIS?
Wygodnym narzędziem przeznaczonym do
wstawienia pikietażu jest wtyczka QChainage autorstwa Wernera Macho.
Wtyczkę można zainstalować za pomocą
menedżera wtyczek QGIS. Standardowo dostęp do niej jest w menu
wtyczki oraz poprzez ikonę. Po określeniu warstwy z obiektami,
które przeznaczyliśmy do pikietażu oraz określeniu nazwy dla
nowej warstwy określamy odległości pomiędzy poszczególnymi
punktami. Jednostki długości określane są automatycznie na
podstawie układu współrzędnych dla danej warstwy. Jeżeli mamy
np. układ 1992 (EPSG 2180) to odległości będą określane w
metrach natomiast, jeżeli będzie to WGS 84 (EPSG 4326) będą to
stopnie.
Pozostają jeszcze zaawansowane opcje
wtyczki. Można w nich wybrać możliwość określenia kilometrażu
dla określonego obiektu lub dla wszystkich znajdujących się na
danej warstwie oraz określić początek i koniec dla generowanych

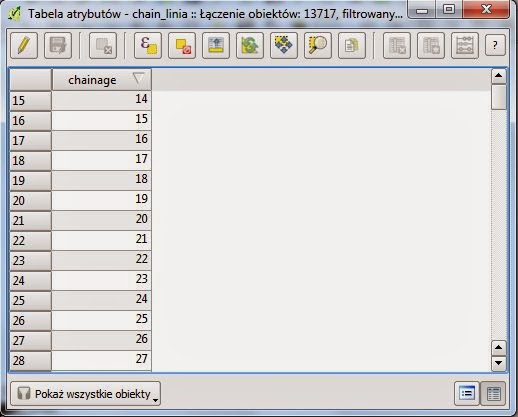

punktów na konkretnej trasie. Po utworzeniu nowej warstwy, punkty na
niej występujące mają także swoje odzwierciedlenie w tabeli
atrybutów.
Pozostają jeszcze zaawansowane opcje
wtyczki. Można w nich wybrać możliwość określenia kilometrażu
dla określonego obiektu lub dla wszystkich znajdujących się na
danej warstwie oraz określić początek i koniec dla generowanych
punktów na konkretnej trasie. Po utworzeniu nowej warstwy, punkty na
niej występujące mają także swoje odzwierciedlenie w tabeli
atrybutów.
Należy pamiętać, że utworzona
punktowa warstwa jest wirtualna i aby jej nie stracić po
wygenerowaniu trzeba ją zapisać do pliku wektorowego.
Podobny efekt można uzyskać stosując wtyczkę "Locate points along lines", którą opublikowano po tym artykule. Nie jest to jednak rozwiązanie dostosowane do realiów w drogownictwie. Część dróg ma nieciągłości w kilometrażu, np wsólny przebieg dwóch dróg. Każdy z odcinków trzeba kilometrować osobno, ale tylko pierwszy jest od 0+000, kolejny może zaczynać się np od 15+523. Długość odcinka też może nie zgadzać się z pomiarem z mapy, co należy uwzględnić dopasowując skalowaniem nazywanym też to kalibracją.
OdpowiedzUsuńWitam, czy ktoś może mi powiedzieć dlaczego robiąc kilometraż zgodnie z instrukcją wyskakują mi liczby z wieloma miejscami po przecinku i nie są kolejno ponumerowane?
OdpowiedzUsuńDzień dobry, czy istnieje w QGisie takie narzędzie, które przy obliczeniu kilometrażu uwzględnia także przewyższenia na drodze? Wszystkie narzędzia, które dotychczas odnalazłam bazują na danych 2D co nie odpowiada faktycznemu kilometrażowi w terenie. Pozdrawiam
