W ostatnim czasie zostało uwolnionych
dużo danych spektralnych pochodzących z satelitów teledetekcyjnych
. Są to zobrazowania, w których oprócz aspektów wizualnych i
takiej ich interpretacji, ukryte są także informacje spektralne.
Promieniowanie elektromagnetyczne jest odbijane od obiektów
znajdujących się na powierzchni Ziemi z różną siłą w
poszczególnych zakresach obrazowania, co pozwala na „wyciągnięcie”
ze sceny potrzebnych informacji za pomocą przetwarzania obrazu (np.
progowanie, filtracja, wagowanie, klasyfikacja). Do najprostszych
technik tego typu zalicza się progowanie (thresholding) , które w
łatwy sposób można wykonać w QGIS.
Do tego celu będą nam potrzebne dwie
rzeczy: obrazy wielospektralne i QGIS. W poście użyłem zobrazowań
pochodzących z Landsata. Jeżeli chodzi o samo progowanie to można
powiedzieć, że jest to takie przekształcenie obrazu, aby
występujące na nim piksele miały dwie wartości 0 (dla wartości
poniżej określonego progu) i 1 (dla wartości powyżej progu lub
odwrotnie). Progowania można użyć np. w celu utworzenia maski,
która posłuży do oddzielenia obszarów sceny z dalszego
przetwarzania lub do prostej klasyfikacji, dzięki której można
wyodrębnić określone jasności pikseli odpowiadające konkretnym
formom pokrycia terenu np. wody, lasy.
Po otwarciu pliku w programie należy

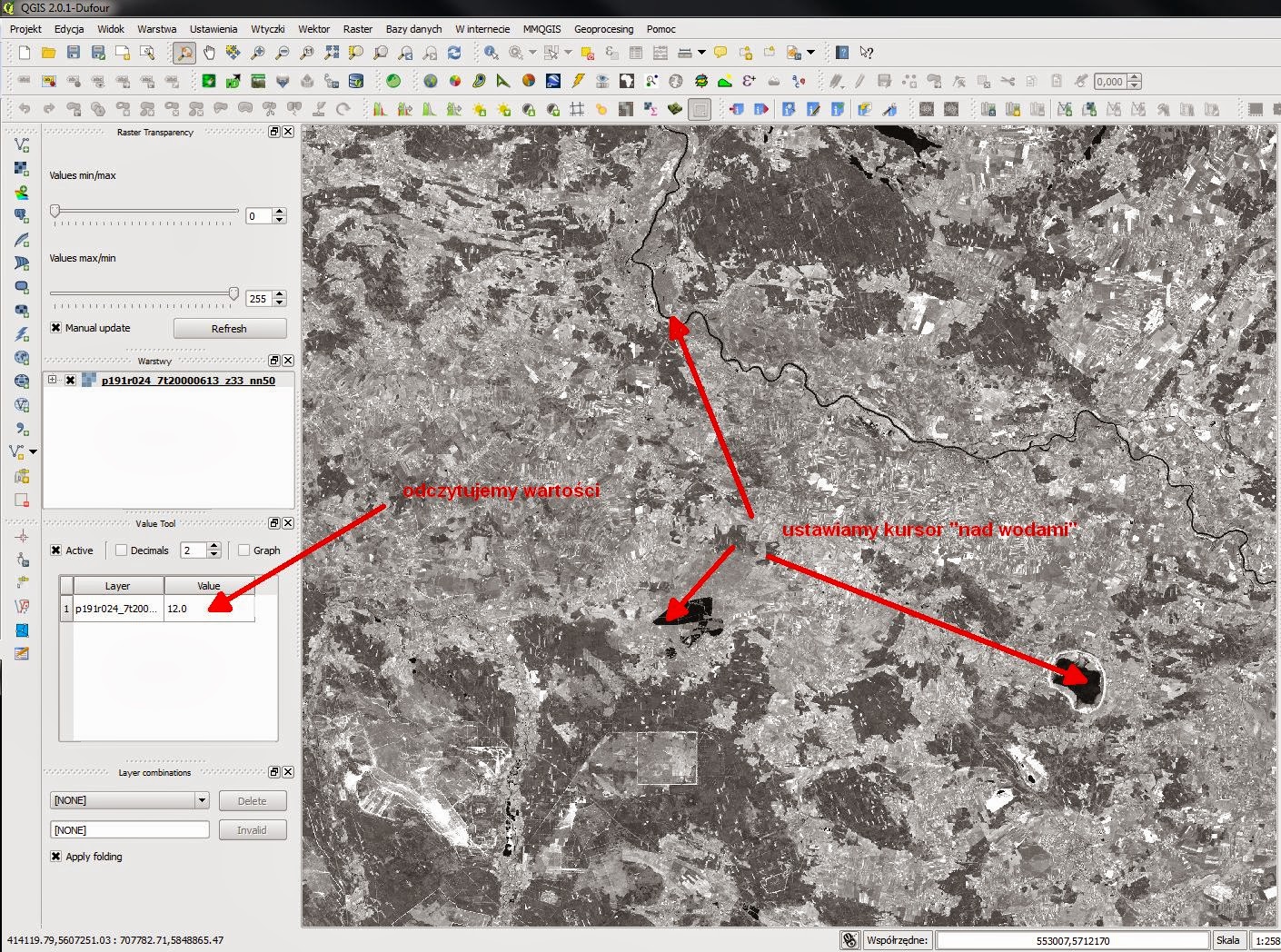

określić wysokość naszego progu. W tym celu włączamy narzędzie
Value Tool, które pozwoli określić nam wartość piksela rastra,
nad którym znajduje się kursor. Tutaj zajmiemy się wyodrębnieniem
ze sceny wód. Ustawiamy kursor „nad wodami” i odczytujemy
poszczególne wartości wybierając wartość progową. W tym
przypadku będzie to 25.

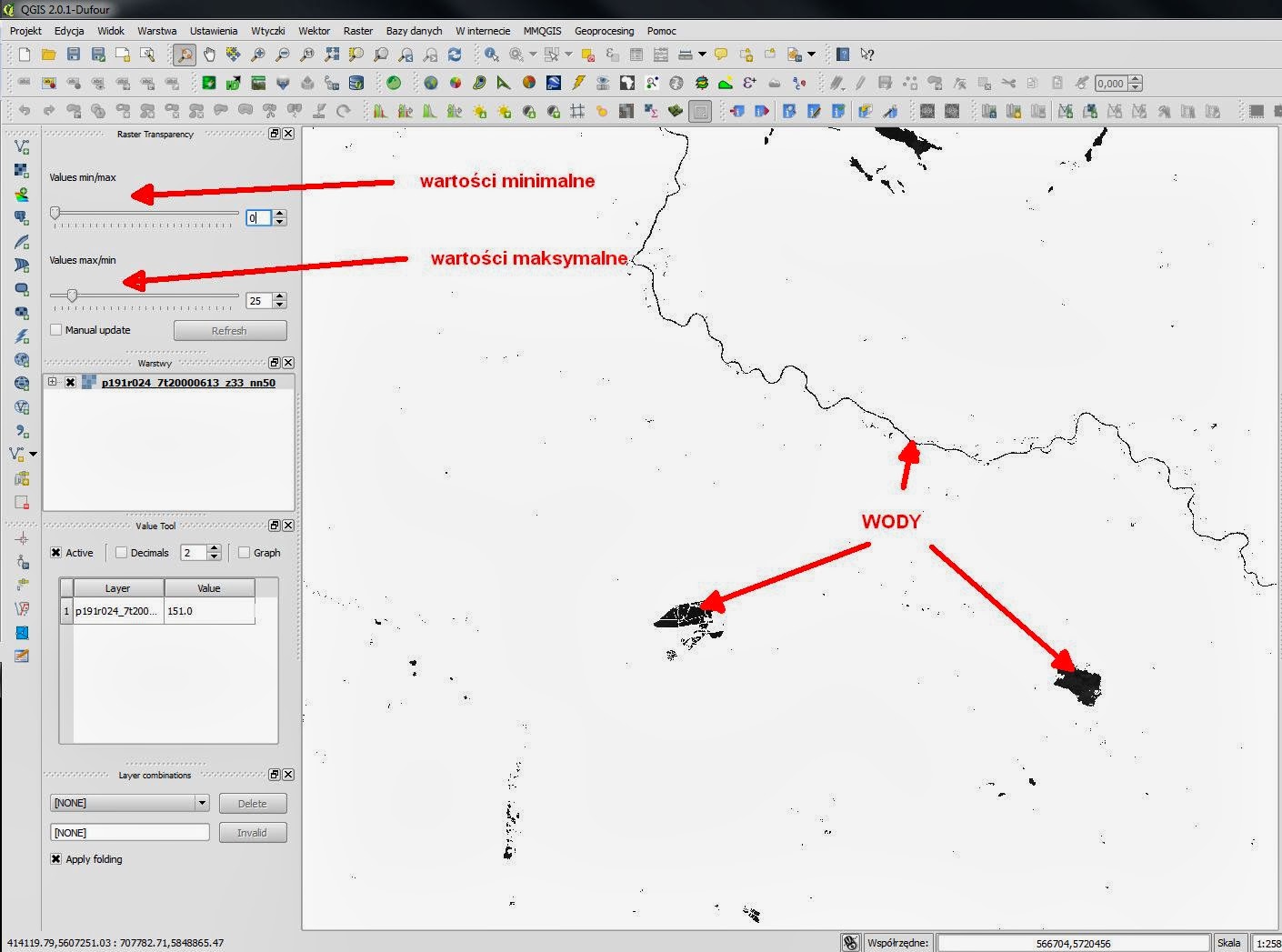

Teraz przy pomocy Raster Transparecy
ustawiamy wartość minimalną na 0, a maksymalną na 25. Efekt jest
od razu widoczny w panelu mapy, więc aby lepiej wyodrębnić
interesujące nas obiekty zmieniamy wartość maksymalną.

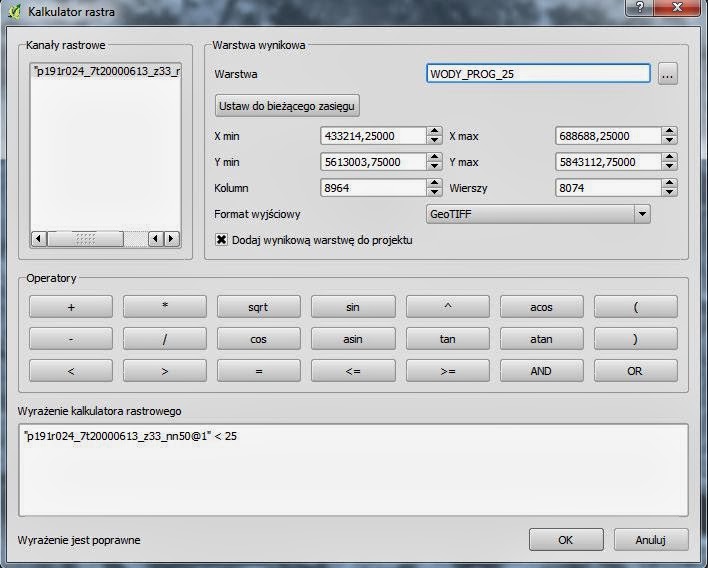

Włączamy kalkulator rastrów,
wpisujemy nasz obraz z wartością progu - tu będzie to < 25 i
generujemy obraz binarny.

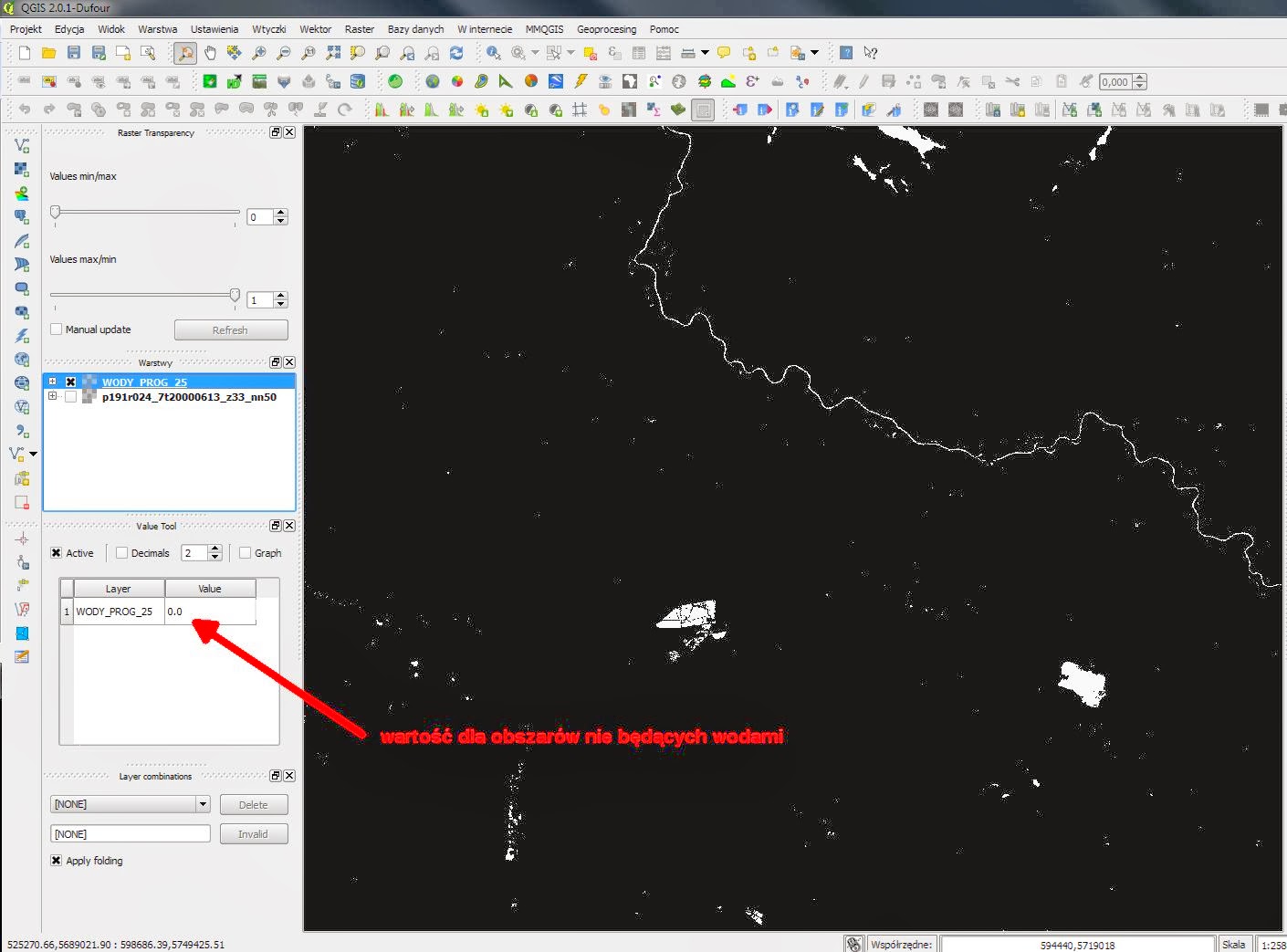

Teraz obszary będące wodami mają
wartość 1, a pozostałe 0 - można to sprawdzić odczytując
wartości w Value Tool.
